Distributeur

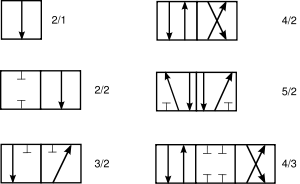

Représentation schématique des principaux distributeurs selon le nombre d'orifices et le nombre de positions

On peut distinguer les distributeurs en premier lieu par le nombre des orifices et le nombre de positions, puis la nature des commandes, la gestion du flux de puissance ("tout ou rien" ou progressif).

Le nombre d'orifice est le nombre de conduites (connectables ou non) sortant du corps du distributeur. Il y en a par conséquent au moins deux.

Le nombre de positions correspond au nombre de situations du composant. Pour chaque position, les conduites sont associées suivant une combinaison différente. Certains composants passifs (comme les clapets anti-retour ou pressostat) sont reconnus, du point de vue de la représentation comme des distributeurs à une position. Les cas courants comportent deux ou trois cases.

La désignation d'un distributeur se présente comme une fraction donnant le nombre d'orifice puis le nombre de positions.

La représentation schématique des distributeurs est un juxtaposition de cases carrées :

• Il y a tout autant de cases que de positions.
• Pour chaque position les flèches représentent les connexions internes reliant les orifices. La flèche donne le sens d'écoulement. On retrouve dans chaque case un même emplacement pour chaque orifice. Un orifice orphelin est marqué par un bouchon en forme de T.

Raccordement

Exemples de raccordement des orifices sur la case active (ici en jaune)

A l'extérieur, dans le prolongement des orifices, on représente les conduites amenant le fluide.

• Elles sont obligatoirement raccordées à la même case associée à la position de référence, nommée position active pour le composant mais position d'origine pour le dispositif.
• La source de pression et l'échappement sont identifiables par leur symbole spécifique qui simplifie le schéma global.
• Les autres conduites sont représentées par un trait simple reliant deux composants.
• Les conduites auxiliaires sont représentées en trait interrompu (pointillé).

Commandes ou pilotages

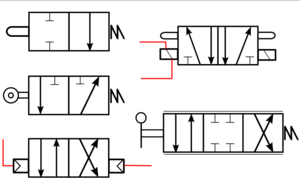

Exemples de commandes sur différents modèles de distributeurs

Sur le coté libre des cases, le système de commande est représenté dans le respect des conventions. Les codes de représentation sont énormément les mêmes que pour les composants électrotechniques.

La nature des commandes peut être particulièrement variée, simple ou quelquefois multiple :

• commande manuelle par poussoir, coup de poing, levier ou pédale,
• commande électrique par solénoïde,
• commande hydraulique ou pneumatique,
• commande mécanique pour les capteurs,
• commande par ressort (il s'agit alors de distributeur monostables).

Par défaut, la case centrale correspond à une situation stable, forcée par un ou plusieurs ressorts.

Exemples présentés, et usage

L'image ci-contre donne la représentation de cas particulièrement courants, et leur emploi :

• 2/2 NO monostable par bouton poussoir : bouton de commande.
• 3/2 NF capteur à galet : détection de présence mécanique
• 4/2 à commandes pneumatiques : alimentation de vérin à double effet
• 5/2 à commandes électrique ou manuelle : alimentation de vérin à double effet, pilotage direct par automate.
• 4/3 à commande par levier et sortie progressive (joy-stick)  : commande d'engin hydraulique

Même si sur le plan théorique, certains capteurs ou boutons de commandes fonctionnent comme des distributeurs, ils sont particulièrement différents technologiquement des composants de puissance. En pratique, on ne sert à désigner par distributeur que les préactionneurs chargé de contrôler l'énergie envoyé aux vérins et autres moteurs.

Sens d'action

Pour les distributeurs monostables à deux positions, par conséquent à rappel par ressort, on distingue deux familles suivant que la puissance est délivrée par défaut ou sur ordre :

• Distributeur normalement fermé (NF)  : la sortie n'est pas alimentée en absence de consigne.
• Distributeur normalement ouvert (NO)  : la sortie est alimentée en absence de consigne. Il faut par conséquent commander la coupure d'energie.

Choix

Le choix du distributeur est fortement lié à son environnement d'implantation. Il faut tenir compte de :

• la nature du fluide : air ou huile,
• de la puissance requise par l'actionneur piloté, problème de débit éventuel,
• de la nature de l'énergie de commande : manuelle, électrique, pneumatique ou hydraulique
• de l'action désirée : avec ou sens mémorisation, par défaut ou sur ordre.

Le tableau ci-dessous donne les choix technologiques les plus courants, selon ces critères.

• Distributeur monostable
• Distributeur bistable
• Centre fermé (4/3 ou 5/3)
• Centre ouvert (4/3 ou 5/3)

Vérin simple effet :

• pneumatique : 3/2
• hydraulique : 3/2 ou 4/3 (orifice fermé)

Vérin double effet :

• pneumatique : 4/2, 5/2 ou 5/3
• hydraulique : 4/3

Principaux distributeurs

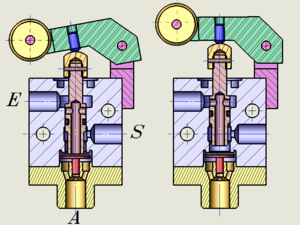

Vue en coupe de capteur à galet 3/2NF

Distributeurs spéciaux

• Bloqueurs 2/2
• Sectionneurs avancés
• Sectionneur général
• Démarreur progressif

Cas spécifique

Le piston des cuivres est un distributeur

Le piston des trompettes et autres instruments de la famille des cuivres sont en réalité des distributeurs de type 4/2 monostable. Le rôle est de provoquer provisoirement un prolongement de la colonne d'air.
